在電力系統中,由于存在峰谷差現象,在用電高峰期和低谷期,分別會導致電量不足和電量過剩。而在這個操作的過程中,很多能量被消耗和浪費。另一方面,伴隨著新型可再生能源的出現和發展,同時也為了提高能源利用率,發展儲能技術、建立儲能電站就顯得非常重要了。而在眾多儲能電站中,蓄電池儲能電站具有不受地點限制、容量可調的等優點。

因此,研究設計用于儲能電站的蓄電池充放電控制系統也顯得尤為重要。本文的主要工作如下:

(1) 儲能電站、蓄電池理論介紹課題背景、儲能的國內外現狀以及蓄電池充放電控制系統的研究現狀。通過對鉛酸蓄電池(組)的工作原理和充放電特性等的理論研究,又深入的分析了蓄電池組均衡充電以及快速充電技術,最終確定并設計本課題的充放電模塊,即采用分布式結構單體蓄電池充放電的總體結構。對于充電方法采用可以提高充電效率和充電時間的以恒流和分段式脈沖相結合為主體的充電方法。

(2) 用于儲能電站的蓄電池充放電控制系統的硬件設計包括對上述幾個部分的結構設計、硬件電路設計和元器件選型。設計中有關蓄電池充放電過程中各個參數的采集對整個充放電控制過程起著至關重要的作用。系統就是主要依據這些數據來控制蓄電池充放電方式,因此也進行了詳細的設計。對于數據采集部分,由蓄電池充放電控制模塊負責采集和整理,網絡協調器負責將其連接的CAN總線上的蓄電池充放電控制模塊整理的數據集中起來,以供監控中心查詢。分布式的結構不僅提高了系統的穩定性,而且將系統的任務分散化,提高了系統的工作效率。

(3) 系統的軟件設計整個控制系統進行軟件設計,包括網絡協調器、蓄電池充放電控制模塊以及數據采集、監控中心的軟件開發和界面設計等。

(4) 測試和實驗結果分析最后通過搭建系統樣機,對整個系統進行測試和實驗結果分析。將本課題采用的充放電控制和普通充放電控制進行對比分析。

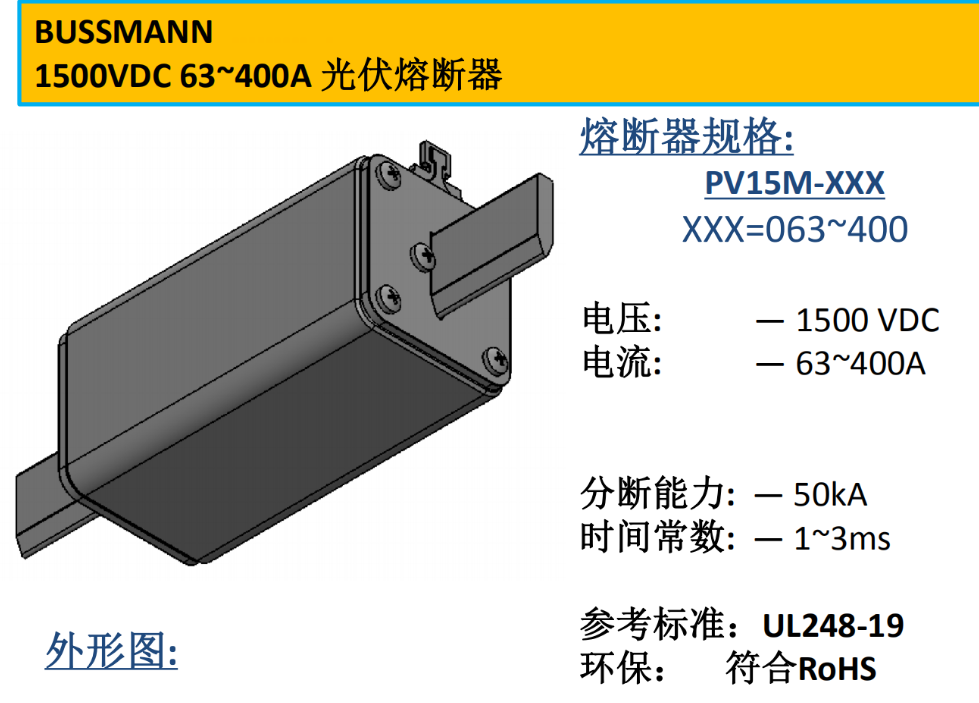

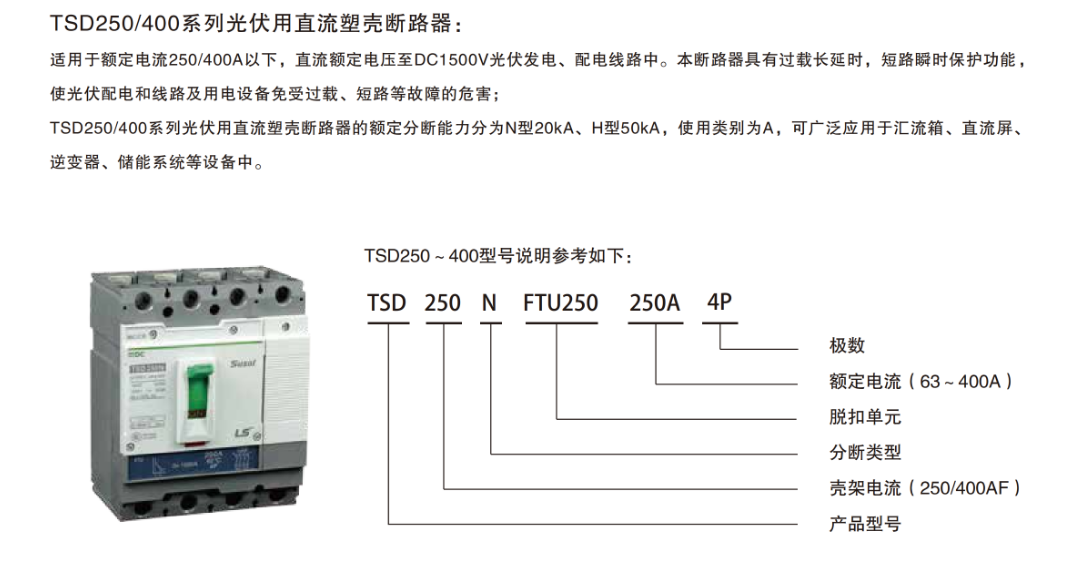

(5) 目前在儲能電氣控制部分常用的電氣元件有如下作為參考選用：
